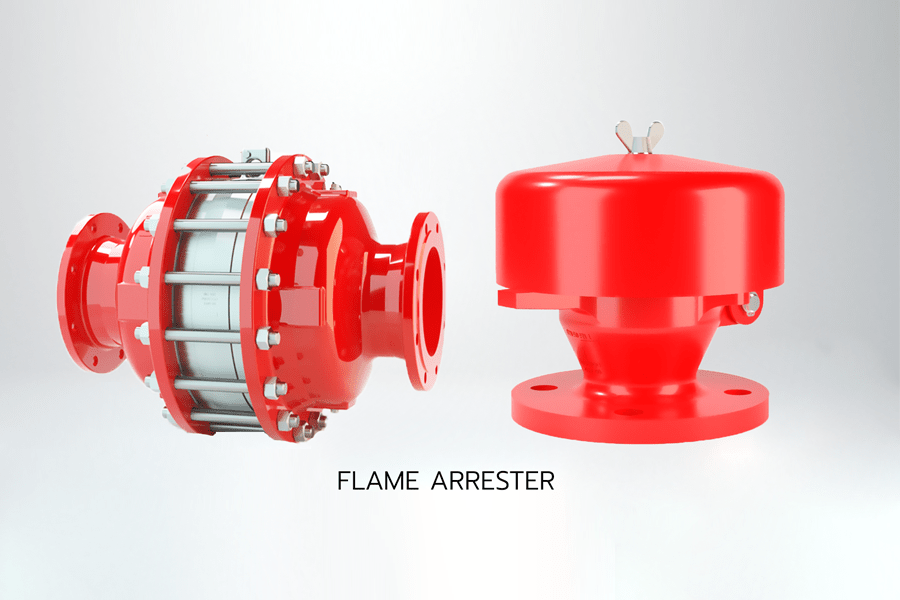

มารู้จักกับ Flame Arrester คืออะไรกัน?
Flame arrester มีหน้าที่ป้องกันการลุกลามของไฟ, สามารถให้ flow ผ่านไปได้แต่ป้องกันไม่ให้ไฟวิ่งผ่าน
อ้างอิง Definition of Flame Arrester (ISO 16852)
Flame arrester are devices that are installed at the opening of an enclosure or to the connecting pipe of a system of enclosures. Their intended function is to allow flow but prevent the transmission of flame.
การเลือก Flame Arresters ต้องใช้อะไรบ้าง ?
- Medium
- Operating temperature
- Operating pressure
- Flow rate
- allowable pressure loss (across the flame arrester)
- Material required
- Location to install
Flame Arresters ติดตั้งตรงไหนได้บ้าง?

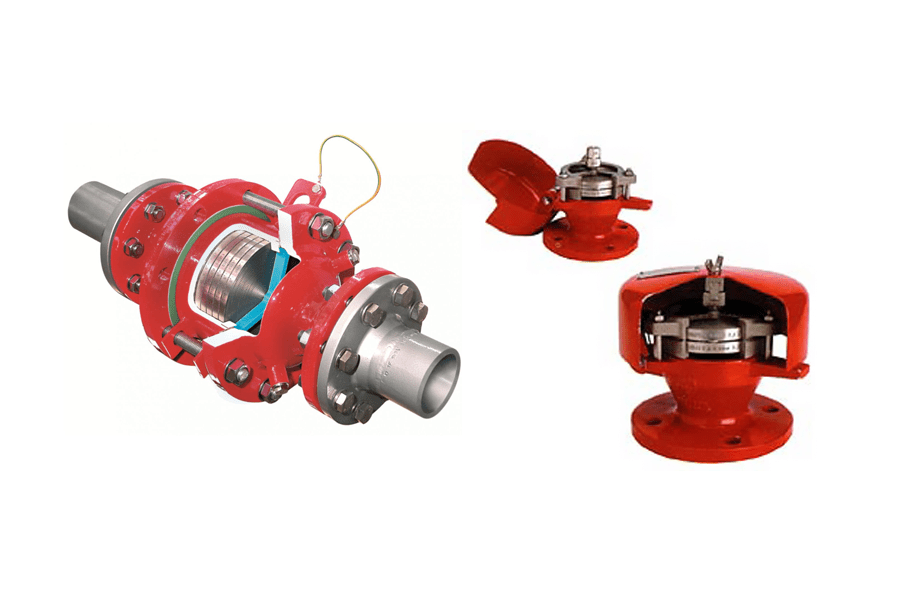

1. End of line (Top of tank) : ติดตั้งบนหัวถัง
At the opening of a system part to the atmosphere : End of line flame arrester (Free vent)

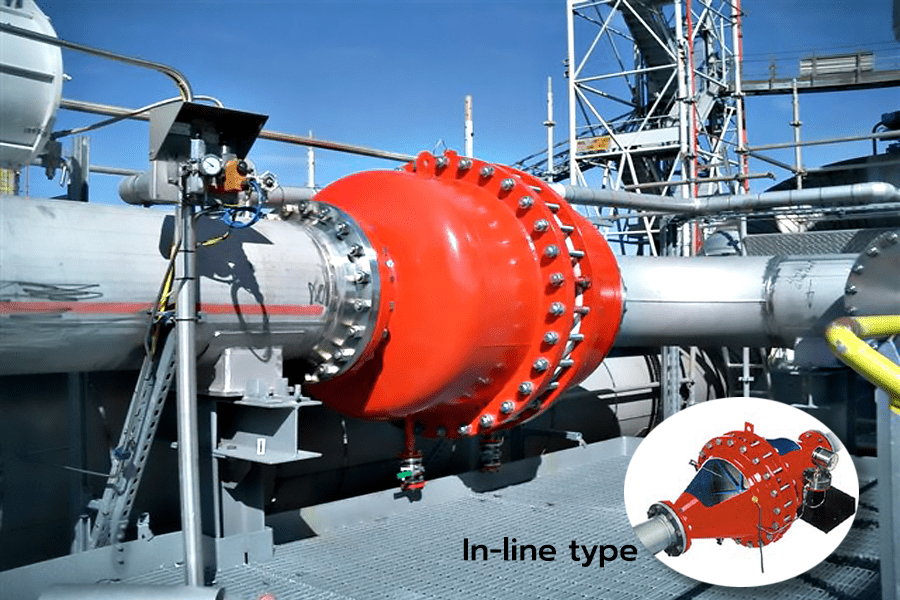

2. In-line flame arrester: ติดตั้งในท่อ In the pipe
หลักการเลือก Flame Arrester เบื้องต้น ?

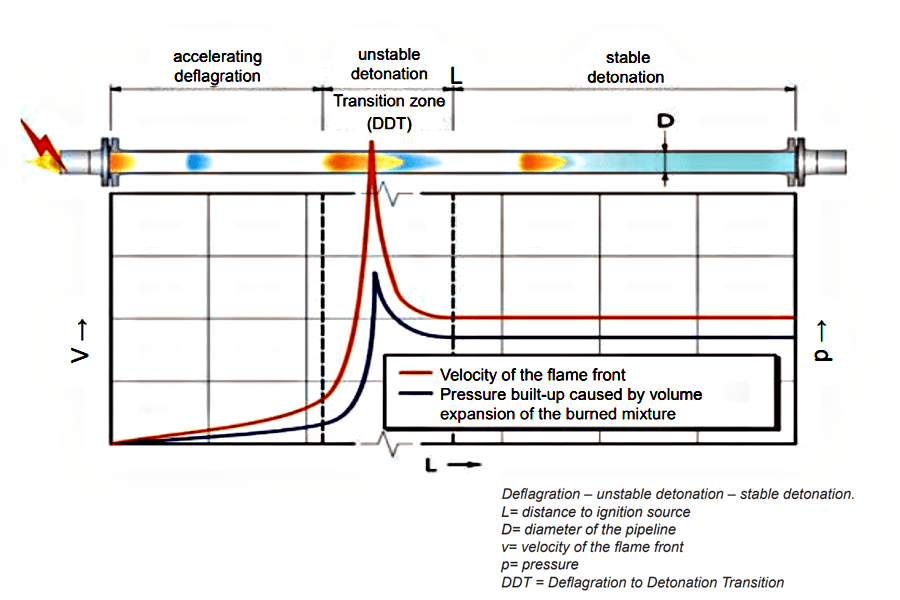

A deflagration arrester and detonation arrester depends on the distance between the potential ignition source and the arrester because this length relative to the pipe diameter (L/D) influences the transition of a deflagration to a stable detonation.
Deflagration และ Detonation ขึ้นอยู่กับ ระยะทางระหว่าง ignition source (แหล่งกำเนิดไฟ) และ จุดติดตั้ง Arrester, ระยะทางนี้จะมีความสัมพันธ์กับเส้นผ่าศูนย์กลางท่อซึ่งจะมีผลต่อการเลือกว่าจะเป็นแบบ Deflagration หรือ Detonation
– Deflagration :
Deflagration พิจารณาจาก อัตราส่วน L/D <50 สำหรับสารประกอบ hydrocarbon และ
L/D<30 สำหรับไฮโดรเจน
– Detonation :
Detonation พิจารณาจากอัตราส่วน L/D >50 หรือกรณีที่ลูกค้าไม่สามารถระบุตำแหน่งที่ติดตั้งได้

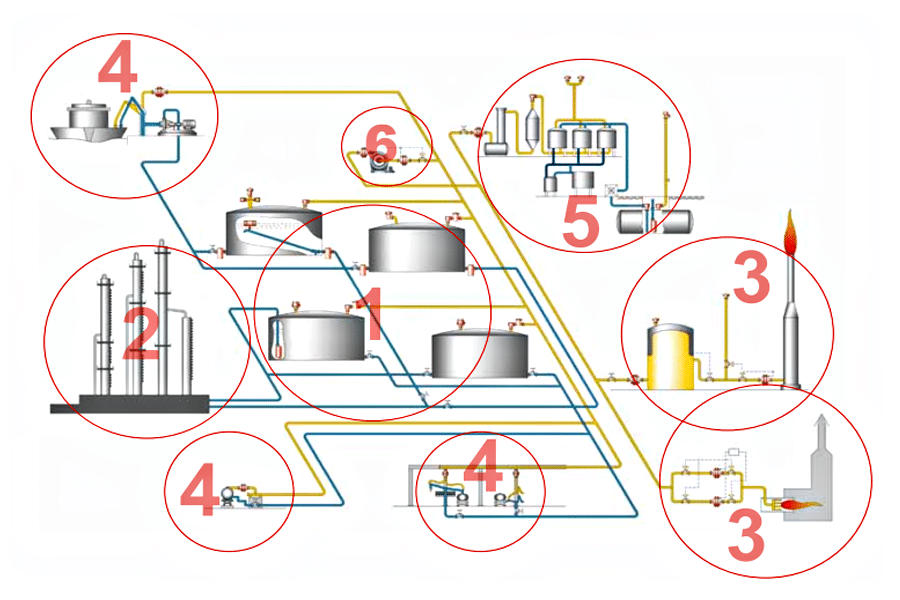

ตัวอย่าง Application ที่จำเป็นต้องติด flame arrester ?
1.Storage Tank Farms for Refineries and Chemical Plants (ถังเก็บสารเคมี)
2.Processing Systems for Chemical and Pharmaceutical Industries (กระบวนการผลิตในโรงงาน)
3.Vapour Combustion Systems and Flares (ระบบการเผาไหม้หรือ flares)
4.Ship Building, Offshore Platforms, Loading Systems (ท่าเรือ, แท่นขุดเจาะน้ามัน,ระบบการจ่ายน้ำมัน)
5.Vapour Recovery Units (ระบบการผลิตเพื่อ recovery สารต่างๆ )
6.Integrated Component of Equipment, Machines and Vessels (ติดในเครื่องจักรต่าง ๆ หรือบนเรือ)

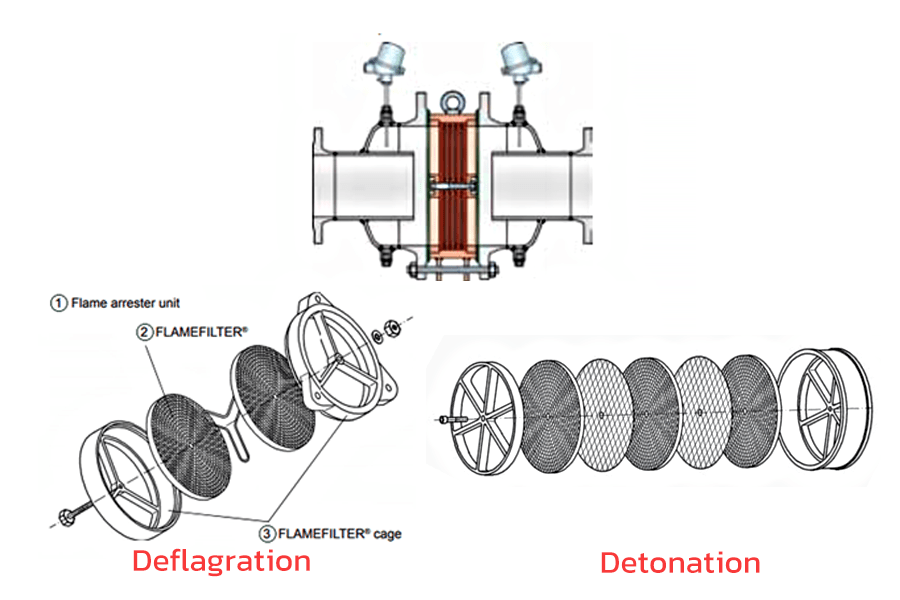

การทำความสะอาด flame arrester ?
หมายเหตุ ระยะเวลาการตรวจสอบและซ่อมบำรุง ควรวางแผนอย่างเคร่งครัดเพื่อตรวจสอบสภาพให้พร้อมใช้งานอย่างเต็มประสิทธิภาพเสมอ โดยแนะนำตรวจสอบขั้นต่ำปีละ 1 ครั้ง แต่ในกรณีที่ใช้ Flame arrester กับ โพลิเมอร์,สารที่เกาะบนผิววัตถุแล้วตกผลึก หรือ vapor ที่เป็นประเภท IIC จำเป็นต้องพิจารณารอบ Maintenance บ่อยขึ้น และเวลาถอดทำความสะอาด สำหรับตัว Flame filter อาจต้องใช้แรงดันสูงในการฉีดเพื่อชะล้างซึ่งถ้า filter มี design ที่เป็นชิ้นเดียวกันเชื่อมกับชิ้นหลักจะไม่สามารถทำความสะอาดได้หมด 100% และการใช้แรงดันสูงชะล้างอาจทำให้ตัว filter crack เกิดความเสียหายได้ ซึ่งจะมีผลกระทบเรื่องประสิทธิภาพในการดับไฟ
การออกแบบ Flame filter ที่ดีช่วยให้ซ่อมบำรุงได้อย่างง่ายดาย
การออกแบบ Flame filter ที่ดีที่สุด คือ
- Filter แบ่งเป็นชั้นๆ สามารถแยกและประกอบกันได้ ง่ายต่อการล้างทำความสะอาด และสามารถถอด-ประกอบกลับไปได้อย่างรวดเร็วโดยไม่ทำให้เสียเวลา
- ซ่อมแซมได้ง่ายด้วยตนเอง เนื่องจากมีการระบุตำแหน่งของ Filter ไว้อย่างชัดเจน ไม่ก่อให้เกิดความผิดพลาด
- ช่วยลดเวลาในการ Shut down plant ในระยะเวลาอันสั้น
- สำหรับ Inline Maintenance และ Combine Type ลูกค้าไม่จำเป็นหยุดการผลิตเพื่อถอดอุปกรณ์ Flame arrester จาก PVRV มาทำความสะอาด และนำกลับไปติดตั้งใหม่
- กรณีที่ชิ้นส่วนชิ้นใดเกิดการชำรุด สามารถเปลี่ยนอะไหล่เฉพาะส่วนนั้น โดยไม่จำเป็นต้องซื้อใหม่ทั้ง set ซึ่งจะช่วยประหยัดค่าใช้จ่ายในระยะยาว
- ออกแบบโดยผู้ผลิตและพัฒนาอย่างต่อเนื่องจนทราบปัญหาของผู้ใช้งานและสามารถปรึกษาผู้เชี่ยวชาญได้อย่างทันท่วงที
- วัสดุอลูมิเนียมน้ำหนักเบา ไม่จำเป็นต้องใช้อุปกรณ์ยกหรือแรงงานก็สามารถซ่อมบำรุงได้
